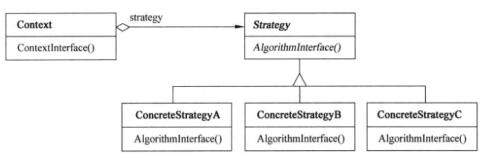

下图是（请作答此空）设计模式的类图，该设计模式的目的是（ ），图中，ConcreteStrategy和Strategy之间是（ ）关系，Strategy和Context之间是（ ）关系。 A.适配器 B.桥接 C.装饰 D.策略

本题考查面向对象技术的基础知识。 考生应该了解UML的典型模型，包括用例图、类图、序列图、活动图等。本题考查类图，类图主要是对系统的词汇建模，或者对简单的协作建模，或者对逻辑数据库模式建模，而用例图对系统的需求建模。 类图中，类和类之间的关系有依赖关系、关联关系、聚集关系、组合关系和泛化关系，其中聚集关系和组合关系是表示更强的关联关系，表示整体和部分的关系，而组合关系的类之间具有相同的生命周期。图中类University和类School之间是聚集关系，类Person和类PersonRecord之间是依赖关系，表示Person与PersonRecord之间的语义关系，其中PersonRecord发生变化会影响Person的语义。

本题考查关系数据库E-R模型的相关知识。试题的正确答案是C。根据题意，部门和员工关系进行自然连接运算，应该去掉一个重复属性“部门代码”，所以自然连接运算的结果集为7元关系。

适配器模式：将一个类的接口适配成用户所期待的。一个适配允许通常因为接口不兼容而不能在一起工作的类工作在一起，做法是将类自己的接口包裹在一个已存在的类中。桥接模式：将抽象部分与它的实现部分分离，使它们都可以独立地变化。装饰模式：指的是在不必改变原类文件和使用继承的情况下，动态地扩展一个对象的功能。它是通过创建一个包装对象，也就是装饰来包裹真实的对象。策略模式：定义一系列的算法，把它们一个个封装起来，并且使它们可以相互替换。类之间的关系主要有以下几种：（1）继承关系：是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类。（2）关联关系：是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头，带普通箭头的实心线指向被拥有者。（3）聚合关系：是整体与部分之间的关系，是强的关联关系。在UML中，聚合关系用带空心菱形的实心线，菱形指向整体。（4）依赖关系：也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

适配器模式：将一个类的接口适配成用户所期待的。一个适配允许通常因为接口不兼容而不能在一起工作的类工作在一起，做法是将类自己的接口包裹在一个已存在的类中。命令模式：将一个请求封装成一个对象，从而使得可以用不同的请求对客户进行参数化，队请求排队或记录请求日志，以及支持可撤销的操作。装饰模式：指的是在不必改变原类文件和使用继承的情况下，动态地扩展一个对象的功能。它是通过创建一个包装对象，也就是装饰来包裹真实的对象。代理模式：为一个对象提供代理以控制该对象的访问。类之间的关系主要有以下几种：（1）继承关系：是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类。（2）关联关系：是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头，带普通箭头的实心线指向被拥有者。（3）聚合关系：是整体与部分之间的关系，是强的关联关系。在UML中，聚合关系用带空心菱形的实心线，菱形指向整体。（4）依赖关系：也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

本题考查面向对象技术和UML的基本概念和基础知识。
上述图是UML状态模式的类图。类图描述了系统中各类对象以及它们之间的各种关系。在该类图中，类State和Context的关系为聚合关系，客户访问类Context。

适配器模式：将一个类的接口适配成用户所期待的。一个适配允许通常因为接口不兼容而不能在一起工作的类工作在一起，做法是将类自己的接口包裹在一个已存在的类中。命令模式：将一个请求封装成一个对象，从而使得可以用不同的请求对客户进行参数化，队请求排队或记录请求日志，以及支持可撤销的操作。装饰模式：指的是在不必改变原类文件和使用继承的情况下，动态地扩展一个对象的功能。它是通过创建一个包装对象，也就是装饰来包裹真实的对象。代理模式：为一个对象提供代理以控制该对象的访问。类之间的关系主要有以下几种：（1）继承关系：是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类。（2）关联关系：是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头，带普通箭头的实心线指向被拥有者。（3）聚合关系：是整体与部分之间的关系，是强的关联关系。在UML中，聚合关系用带空心菱形的实心线，菱形指向整体。（4）依赖关系：也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

图中Component定义一个对象接口，可以给这些对象动态地添加职责ConcreteComponent定义一个对象,可以给这个对象添加一些职责Decorator维持一个指向Compnonent对象的指针 ,并定义一个与Component接口-致的接口ConcreateDecorator向组件添加职责装饰( Decorator )模式适应于:在不影响其它对象的情况下,以动态、透明的方式给单个对象添加职责;处理那些可以撤销的职责;当不能采用生成子类的方式进行扩充时Decorator和Component之间应为关联与实现关系ConcreteDecorator和Decorator之间是继承(泛化)关系

选项A代理（Proxy）模式适用于在需要比较通用和复杂的对象指针代替简单的指针的时候，常见情况有：远程代理（Remote Proxy）为一个对象在不同地址空间提供据不代表；虚代理 （Virtual Proxy）根据需要创建开销很大的对象；保护代理（Protection Proxy）控制对原始对象的访问，用于对象应该有不同的访问权限的时候；智能指引（Smart Reference）取代了简单的指针，它在访问对象时执行一些附加操作选项B生成器/建造者（Builder）模式将一个复杂的对象的构建与它的表示分离，使得同样的构建过程可以创建不同的表示选项C组合（Composite）模式将对象组合成树形结构以表示“部分-整体”的层次结构它使得客户对单个对象和复合对象的使用具有一致性选项D观察者（Observer）模式定义了对象间的一种一对多依赖关系，使得每当一个对象改变状态，则所有依赖于它的对象都会得到通知并被自动更新发生改变的对象称为观察目标，被通知的对象称为观察者一个观察目标可以对应多个观察者从本题图中可看出，类Leaf表示叶子节点（部分节点），类Composite表示组合节点（整体节点），它们同时继承于父类Component，同时实现了相同的操作Operation，这使得客户对单个对象（Leaf类对象）和复合对象（Composite类对象）的使用具有一致性，试题（44）选择C选项组合模式将对象组合成树形结构以表示“部分-整体”的层次结构关系，故试题（45）选择B选项，试题（46）选择A选项

本题主要考查设计模式的相关知识。
桥接模式将抽象部分与实现部分分离，使得它们两部分可以独立地变化。
策略模式定义一系列的算法，将每一个算法封装起来，并让它们可以相互替换。策略模式让算法独立于使用它的客户而变化。
抽象工厂提供了一个创建一系列相关或相互依赖对象的接口，而无须指定它们具体的类。抽象工厂模式又称为Kit模式，属于对象创建型模式。
观察者模式定义对象间的一种一对多依赖关系，使得每当一个对象改变状态，则其相关依赖对象皆得到通知并被自动更新。
从本题给出的图我们可以判断是观察者模式，其中被观察对象（Subject），具体被观察对象（ConcreteSubject），观察者（Observer）及具体观察者（ConcreteObserver）。在本设计模式中，Observer需要维护至少一个Subject对象，一个Subject对象需要维护多个Observer对象，另外Subject需要通知Observer对象其自身的状态变化。

图中Component定义一个对象接口，可以给这些对象动态地添加职责ConcreteComponent定义一个对象,可以给这个对象添加一些职责Decorator维持一个指向Compnonent对象的指针,并定义一个与Component接口-致的接口ConcreateDecorator向组件添加职责装饰（Decorator）模式适应于:在不影响其它对象的情况下,以动态、透明的方式给单个对象添加职责;处理那些可以撤销的职责;当不能采用生成子类的方式进行扩充时Decorator和Component之间应为关联与实现关系ConcreteDecorator和Decorator之间是继承（泛化）关系

访问者（visitor）模式是一种对象的行为模式，用于表示一个作用于某对象结构中的各元素的操作，它使得用户可以在不改变各元素的类的前提下定义作用于这些元素的新操作。访问者模式使得新的操作变得很容易，但在一定程度上破坏了封装性。

本题考查面向对象技术的基础知识。 考生应该了解UML的典型模型，包括用例图、类图、序列图、活动图等。本题考查类图，类图主要是对系统的词汇建模，或者对简单的协作建模，或者对逻辑数据库模式建模，而用例图对系统的需求建模。 类图中，类和类之间的关系有依赖关系、关联关系、聚集关系、组合关系和泛化关系，其中聚集关系和组合关系是表示更强的关联关系，表示整体和部分的关系，而组合关系的类之间具有相同的生命周期。图中类University和类School之间是聚集关系，类Person和类PersonRecord之间是依赖关系，表示Person与PersonRecord之间的语义关系，其中PersonRecord发生变化会影响Person的语义。

本题考查扩展E-R图的基础知识。扩展E-R图中，实体的属性增加了组合属性、多值属性和派生属性的描述。其中，派生属性是指可以由其他属性来获得的属性。图中的年龄属性，可以由出生日期计算获得，故为派生属性。派生属性在扩展E-R图中使用虚线椭圆来表示，双线椭圆表示多值属性，即一个实体可以在该属性上有多个值，如一个员工可以有多个电话。根据扩展E-R图的转换规则，派生属性在转换过程中丢弃，多值属性与实体的标识符独立转换成一个关系模式，该关系模式属于4NF。其他属性构成的关系模式属于BCNF，无多值依赖，也属于4NF。

适配器模式：将一个类的接口适配成用户所期待的。一个适配允许通常因为接口不兼容而不能在一起工作的类工作在一起，做法是将类自己的接口包裹在一个已存在的类中。桥接模式：将抽象部分与它的实现部分分离，使它们都可以独立地变化。装饰模式：指的是在不必改变原类文件和使用继承的情况下，动态地扩展一个对象的功能。它是通过创建一个包装对象，也就是装饰来包裹真实的对象。代理模式：为一个对象提供代理以控制该对象的访问。类之间的关系主要有以下几种：（1）继承关系：是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类。（2）关联关系：是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头，带普通箭头的实心线指向被拥有者。（3）聚合关系：是整体与部分之间的关系，是强的关联关系。在UML中，聚合关系用带空心菱形的实心线，菱形指向整体。（4）依赖关系：也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

适配器模式：将一个类的接口适配成用户所期待的。一个适配允许通常因为接口不兼容而不能在一起工作的类工作在一起，做法是将类自己的接口包裹在一个已存在的类中。桥接模式：将抽象部分与它的实现部分分离，使它们都可以独立地变化。装饰模式：指的是在不必改变原类文件和使用继承的情况下，动态地扩展一个对象的功能。它是通过创建一个包装对象，也就是装饰来包裹真实的对象。代理模式：为一个对象提供代理以控制该对象的访问。类之间的关系主要有以下几种：（1）继承关系：是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类。（2）关联关系：是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，用实线连接有关联的对象所对应的类。（3）聚合关系：是整体与部分之间的关系，是强的关联关系。在UML中，聚合关系用带空心菱形的实心线，菱形指向整体。（4）依赖关系：也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

类之间的关系主要有以下几种：（1）继承关系是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类，Product和ConcreteProduct以及Creator和ConcreteCreator之间的关系是继承关系，故第一空正确答案为A。（2）关联关系是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，用实线连接有关联的对象所对应的类。（3）组合关系是指一个类由若干个其他的类作为其构成部分。在UML中，组合关系用带实心菱形的直线表示。（4）依赖关系也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。ConcreteCreator和ConcreteProduct 之间是依赖关系，类ConcreteCreator依赖类ConcreteProduct 。故第二空答案为D。

适配器模式：将一个类的接口适配成用户所期待的。一个适配允许通常因为接口不兼容而不能在一起工作的类工作在一起，做法是将类自己的接口包裹在一个已存在的类中。桥接模式：将抽象部分与它的实现部分分离，使它们都可以独立地变化。装饰模式：指的是在不必改变原类文件和使用继承的情况下，动态地扩展一个对象的功能。它是通过创建一个包装对象，也就是装饰来包裹真实的对象。代理模式：为一个对象提供代理以控制该对象的访问。类之间的关系主要有以下几种：（1）继承关系：是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类。（2）关联关系：是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，用实线连接有关联的对象所对应的类。（3）聚合关系：是整体与部分之间的关系，是强的关联关系。在UML中，聚合关系用带空心菱形的实心线，菱形指向整体。（4）依赖关系：也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

本题主要考查设计模式的相关知识。
桥接模式将抽象部分与实现部分分离，使得它们两部分可以独立地变化。
策略模式定义一系列的算法，将每一个算法封装起来，并让它们可以相互替换。策略模式让算法独立于使用它的客户而变化。
抽象工厂提供了一个创建一系列相关或相互依赖对象的接口，而无须指定它们具体的类。抽象工厂模式又称为Kit模式，属于对象创建型模式。
观察者模式定义对象间的一种一对多依赖关系，使得每当一个对象改变状态，则其相关依赖对象皆得到通知并被自动更新。
从本题给出的图我们可以判断是观察者模式，其中被观察对象（Subject），具体被观察对象（ConcreteSubject），观察者（Observer）及具体观察者（ConcreteObserver）。在本设计模式中，Observer需要维护至少一个Subject对象，一个Subject对象需要维护多个Observer对象，另外Subject需要通知Observer对象其自身的状态变化。

本题考查面向对象技术和UML的基本概念和基础知识。
上述图是UML状态模式的类图。类图描述了系统中各类对象以及它们之间的各种关系。在该类图中，类State和Context的关系为聚合关系，客户访问类Context。

适配器模式：将一个类的接口适配成用户所期待的。一个适配允许通常因为接口不兼容而不能在一起工作的类工作在一起，做法是将类自己的接口包裹在一个已存在的类中。桥接模式：将抽象部分与它的实现部分分离，使它们都可以独立地变化。装饰模式：指的是在不必改变原类文件和使用继承的情况下，动态地扩展一个对象的功能。它是通过创建一个包装对象，也就是装饰来包裹真实的对象。策略模式：定义一系列的算法，把它们一个个封装起来，并且使它们可以相互替换。类之间的关系主要有以下几种：（1）继承关系：是指子类自动地具有其父类的全部属性与操作，也称为父类对子类的泛化。在UML建模语言中，采用空心三角形表示，从子类指向父类。（2）关联关系：是指两个或多个类之间的一种静态关系，表现为一个类是另一个类的成员变量。在UML类图中，双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头，带普通箭头的实心线指向被拥有者。（3）聚合关系：是整体与部分之间的关系，是强的关联关系。在UML中，聚合关系用带空心菱形的实心线，菱形指向整体。（4）依赖关系：也是类之间的一种静态关系，表现为一个类是另外一个类的局部变量。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

本题考查面向对象中的设计模式该类图描述的是状态设计模式State的子类 ConcreteStateA和ConcreteStateB都表示Context对象在运行过程中可能转换的状态
